Vous projetez de construire, rénover ou agrandir ? Le plan des façades et toitures fait partie des pièces maîtresses de votre dossier d’urbanisme. Ce document graphique permet à l’administration de visualiser précisément l’aspect extérieur de votre construction, ses volumes, ses matériaux et son intégration dans l’environnement. Mal conçu ou incomplet, il peut retarder l’instruction de plusieurs semaines. Ce guide vous explique son rôle, son contenu obligatoire et les bons réflexes pour le réaliser sans erreur.
Comprendre le rôle du plan des façades et toitures dans votre dossier
Le plan des façades et toitures constitue la représentation visuelle la plus concrète de votre projet aux yeux de la mairie. Il matérialise le volume bâti, les hauteurs, les ouvertures et les matériaux choisis. Contrairement au plan de masse qui positionne la construction sur le terrain, ce document offre une vision directe de l’impact architectural. Bien réalisé, il accélère l’instruction et limite les demandes de pièces complémentaires qui allongent inutilement les délais.
À quoi sert concrètement un plan des façades et toitures pour l’urbanisme
Ce plan présente chaque face de votre construction avec précision. Il permet à l’instructeur du service urbanisme de vérifier que votre projet respecte les règles du plan local d’urbanisme : hauteurs maximales autorisées, types de toiture imposés, matériaux réglementés, proportions des ouvertures. L’administration s’en sert également pour évaluer l’intégration paysagère de votre construction, identifier les vis-à-vis potentiels avec les voisins et mesurer l’impact sur le bâti existant. Un exemple concret : si le PLU impose une pente de toiture entre 35 et 45 degrés, c’est sur ce plan que l’instructeur vérifiera la conformité.
Différences entre plan des façades, plan de toiture et autres documents
Le plan des façades présente une vue verticale de chaque côté du bâtiment, comme si vous vous teniez face à celui-ci. Le plan de toiture, lui, montre le volume de couverture vu du dessus, avec les pentes, faîtages et ouvertures comme les velux. Ces deux plans se distinguent du plan de masse qui positionne la construction sur le terrain, et des plans de niveaux qui détaillent l’organisation intérieure pièce par pièce. Chacun apporte une lecture différente, mais seul le plan des façades et toitures renseigne précisément sur l’aspect extérieur visible depuis la rue ou le voisinage.
Quand le plan des façades et toitures devient-il obligatoire pour vos travaux
Ce document est systématiquement exigé pour tout permis de construire et pour la majorité des déclarations préalables de travaux impliquant une modification de l’aspect extérieur. Construction neuve, extension, surélévation, ravalement avec changement de couleur, création de nouvelles ouvertures : autant de situations où vous devrez le fournir. Seules échappent à cette obligation certaines interventions purement intérieures sans impact visuel, comme l’aménagement de combles sans modification de toiture ni création de fenêtres.

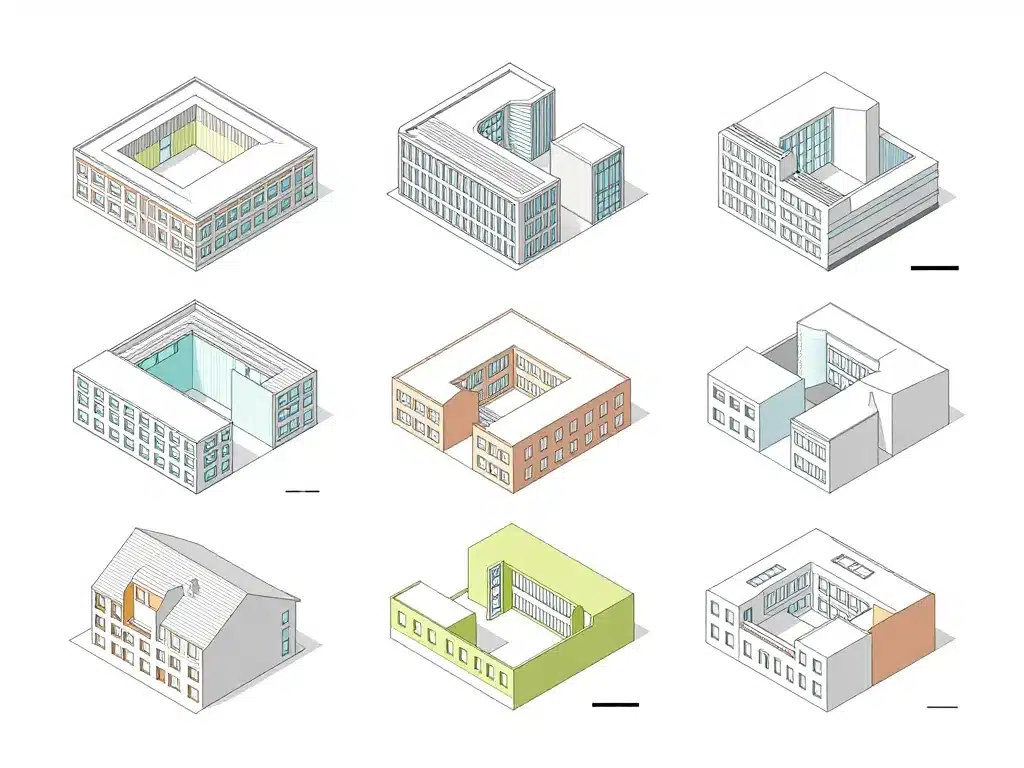

Contenu obligatoire du plan des façades et toitures à fournir en mairie
Pour que votre dossier soit considéré comme complet, le plan doit répondre à des critères précis de présentation et de contenu. Ces exigences ne sont pas qu’une formalité administrative : elles garantissent la lisibilité de votre projet. Leur non-respect représente la première cause de demandes de pièces complémentaires qui rallongent l’instruction de 30 jours minimum.
Comment présenter les façades et toitures avant et après travaux sans vous tromper
Vous devez impérativement montrer l’état actuel et l’état futur de chaque façade modifiée. Deux solutions s’offrent à vous : soit réaliser deux plans distincts clairement identifiés « État existant » et « État projeté », soit présenter sur un même document les modifications avec un code visuel différent (traits pleins pour l’existant conservé, pointillés pour les démolitions, rouge ou couleur pour les créations). Pour une extension avec modification de la façade d’origine, la première solution reste la plus claire. Exemple pratique : si vous créez deux fenêtres supplémentaires sur un pignon, l’instructeur doit pouvoir comparer instantanément les deux états.
Informations indispensables à faire figurer sur un plan des façades complet
Chaque façade doit être identifiée par son orientation (façade nord, sud, est, ouest) ou sa situation (façade sur rue, sur jardin). L’échelle de représentation, généralement au 1/100 ou 1/50, doit être clairement indiquée avec une échelle graphique. Les hauteurs principales constituent des informations cruciales : hauteur du sol naturel au faîtage, hauteur à l’égout du toit, hauteur sous plafond pour les extensions. Mentionnez également les matériaux de façade (enduit, bois, pierre), leur couleur ou teinte, le type de couverture (tuiles, ardoises, bac acier) et sa pente en degrés ou pourcentage. Les menuiseries (fenêtres, portes, volets) doivent être représentées avec leur dimension et leur matériau.
Pourquoi l’échelle, les cotes et l’orientation sont déterminants pour la validité
Sans échelle lisible, l’instructeur ne peut pas mesurer l’impact réel de votre construction dans son environnement. Une façade dessinée sans proportion exacte empêche de vérifier le respect des règles de gabarit. Les cotes de hauteur permettent de contrôler que votre projet ne dépasse pas les limites fixées par le PLU : dans certaines communes, la hauteur maximale autorisée est de 9 mètres au faîtage. L’orientation, enfin, assure la cohérence entre vos différents plans. Si votre plan de masse situe la façade principale au sud et que votre plan des façades ne l’indique pas, l’instructeur perdra du temps à recouper les documents, voire demandera des compléments.
Méthode pour réaliser un plan de façades et toitures conforme et lisible
La qualité de ce document dépend moins du talent artistique que de la rigueur méthodologique. Que vous choisissiez de le réaliser vous-même ou de confier cette tâche à un professionnel, une approche structurée vous évitera approximations et allers-retours avec la mairie.
Peut-on dessiner soi-même un plan de façades et toitures pour un permis
Pour des projets simples comme une petite extension de plain-pied ou l’ajout de quelques fenêtres, un particulier bricoleur peut tout à fait réaliser ce plan. Un simple calque, une règle graduée, une équerre et un critérium suffisent si vous respectez scrupuleusement l’échelle et la clarté. En revanche, pour une construction neuve, une surélévation ou un projet en secteur protégé (abords de monuments historiques, site classé), faire appel à un architecte DPLG ou un dessinateur en bâtiment devient vivement recommandé. Leur expertise des normes d’urbanisme et leur maîtrise des conventions graphiques réduisent considérablement les risques de refus ou de demandes de modification.
Étapes essentielles pour passer de vos mesures au plan final exploitable
Commencez par relever méticuleusement les dimensions de l’existant si vous rénovez ou agrandissez : hauteurs du sol au faîtage, largeur totale de chaque façade, hauteur des ouvertures, niveaux de sol fini. Un mètre laser simplifie cette étape. Transposez ensuite ces mesures à l’échelle choisie sur votre support, façade par façade. Intégrez vos modifications projetées en les distinguant clairement de l’existant conservé. Ajoutez tous les éléments obligatoires : nom de chaque façade, orientation (flèche du nord), échelle graphique, matériaux et teintes, cotes de hauteur principales. Terminez en vérifiant la cohérence avec vos autres plans : les hauteurs indiquées doivent correspondre à celles du plan de coupe, les dimensions doivent concorder avec le plan de masse.
Outils numériques et logiciels pratiques pour tracer façades et toitures
Plusieurs solutions numériques accessibles facilitent la conception, même sans formation en dessin technique. SketchUp (version gratuite) permet de modéliser votre construction en 3D puis d’extraire des vues en élévation pour chaque façade. Sweet Home 3D, gratuit également, convient bien aux projets résidentiels simples. Pour un rendu plus professionnel, des logiciels de dessin assisté par ordinateur comme LibreCAD (gratuit) ou AutoCAD (payant mais version d’essai disponible) offrent une précision millimétrique. L’essentiel reste la sobriété : un plan épuré avec les informations essentielles bien lisibles vaut mieux qu’un document surchargé d’effets visuels mais confus.
Points de vigilance, erreurs fréquentes et attentes des services d’urbanisme
Les instructeurs du service urbanisme recherchent trois qualités principales : cohérence entre les documents, lisibilité immédiate et respect des règles locales. De nombreux dossiers reviennent pour des détails faciles à anticiper. En connaissant ces points de blocage, vous économisez plusieurs semaines d’instruction.
Erreurs courantes sur les plans des façades et toitures qui retardent les permis
L’oubli des cotes de hauteur arrive en tête des motifs de demande de pièces complémentaires. Beaucoup de demandeurs indiquent les largeurs mais omettent les hauteurs au faîtage ou à l’égout du toit. Les façades non nommées ou sans indication d’orientation posent également problème : l’instructeur ne peut pas faire le lien avec le plan de masse. Autre écueil fréquent : l’absence de mention des matériaux et couleurs, alors que le PLU impose souvent des teintes ou des matériaux spécifiques. Enfin, certains plans « embellis » ne correspondent pas à la réalité du projet et créent la confusion lors du contrôle de conformité en fin de chantier.
Comment aligner votre plan de façades avec le PLU et le voisinage existant
Avant de dessiner quoi que ce soit, consultez attentivement le règlement du PLU de votre commune, disponible en mairie ou sur le site du géoportail de l’urbanisme. Repérez les prescriptions concernant votre zone : hauteur maximale autorisée, pente de toiture imposée, matériaux proscrits ou obligatoires, palette de couleurs réglementaire. Votre plan doit démontrer visuellement le respect de ces règles. Par exemple, si le PLU exige des toitures en tuiles canal de teinte terre cuite dans un rayon de 500 mètres autour du centre historique, mentionnez explicitement ce matériau sur votre plan. Observez aussi les constructions voisines visibles sur vos photos : reprendre une teinte ou un type de couverture déjà présent dans la rue rassure souvent l’instructeur sur la bonne intégration du projet.
Cas particuliers : secteur protégé, bâtiment ancien ou toiture très technique
En périmètre de protection des monuments historiques ou en site classé, l’architecte des bâtiments de France examine votre dossier. Le plan des façades et toitures doit alors être particulièrement soigné, avec un niveau de détail supérieur : modénatures, appareillage des pierres, profil des menuiseries anciennes conservées. Pour un bâtiment patrimonial, montrez les éléments d’origine que vous préservez ou restaurez (corniches, encadrements de pierre, lucarnes) afin de valoriser votre démarche respectueuse. Les toitures complexes comme les toits-terrasses végétalisés, les toits à pans multiples ou les couvertures mixtes méritent des vues complémentaires : une coupe transversale de la toiture peut lever toute ambiguïté sur la technique constructive et l’aspect final.
| Type de projet | Échelle recommandée | Points de vigilance |
|---|---|---|
| Petite extension | 1/100 | Raccordement avec l’existant, matériaux cohérents |
| Construction neuve | 1/100 ou 1/50 | Toutes les façades, cotes de hauteur complètes |
| Secteur protégé | 1/50 | Détails architecturaux, éléments patrimoniaux |
| Surélévation | 1/50 | État avant/après, respect du gabarit maximal |
Le plan des façades et toitures ne se résume pas à une simple formalité administrative. Il constitue le support principal pour évaluer l’impact visuel de votre projet et son insertion dans le paysage bâti. En soignant sa réalisation, en respectant les obligations réglementaires et en anticipant les attentes du service urbanisme, vous maximisez vos chances d’obtenir rapidement une décision favorable. N’hésitez pas à solliciter un conseil auprès de la mairie avant dépôt : un échange de quelques minutes peut vous épargner des semaines de délai supplémentaire.
